Refuerzo de suelos con Columnas de Módulo Controlado (CMC) para mejorar la capacidad de carga

Para garantizar la estabilidad del terreno y optimizar la capacidad de carga en la huella de desplante de las torres, así como para aumentar el factor de seguridad de los taludes aledaños, Menard y Rodio Swissboring implementaron un refuerzo masivo de suelos blandos mediante Columnas de Módulo Controlado (CMC).

Diseño e instalación de las CMC

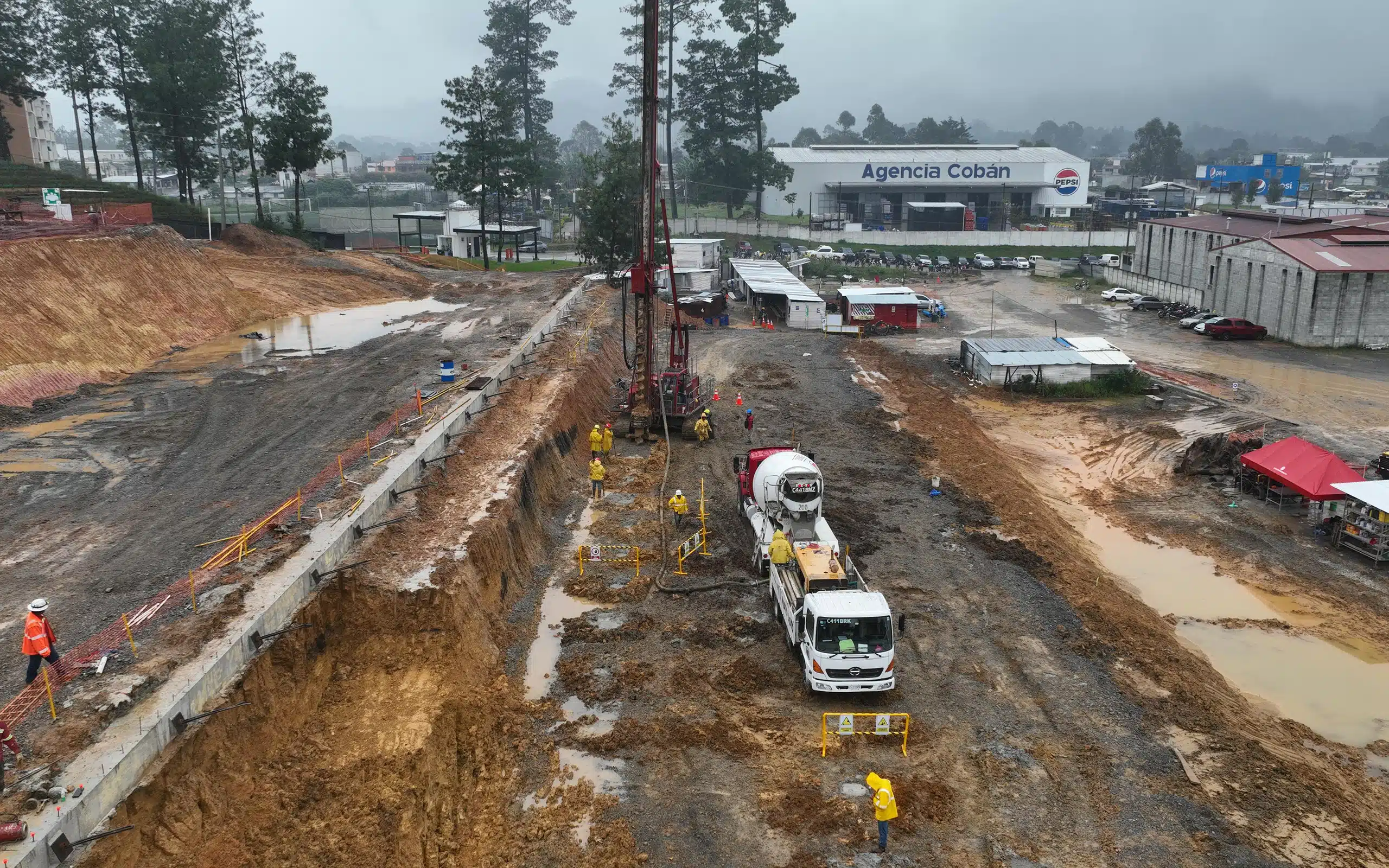

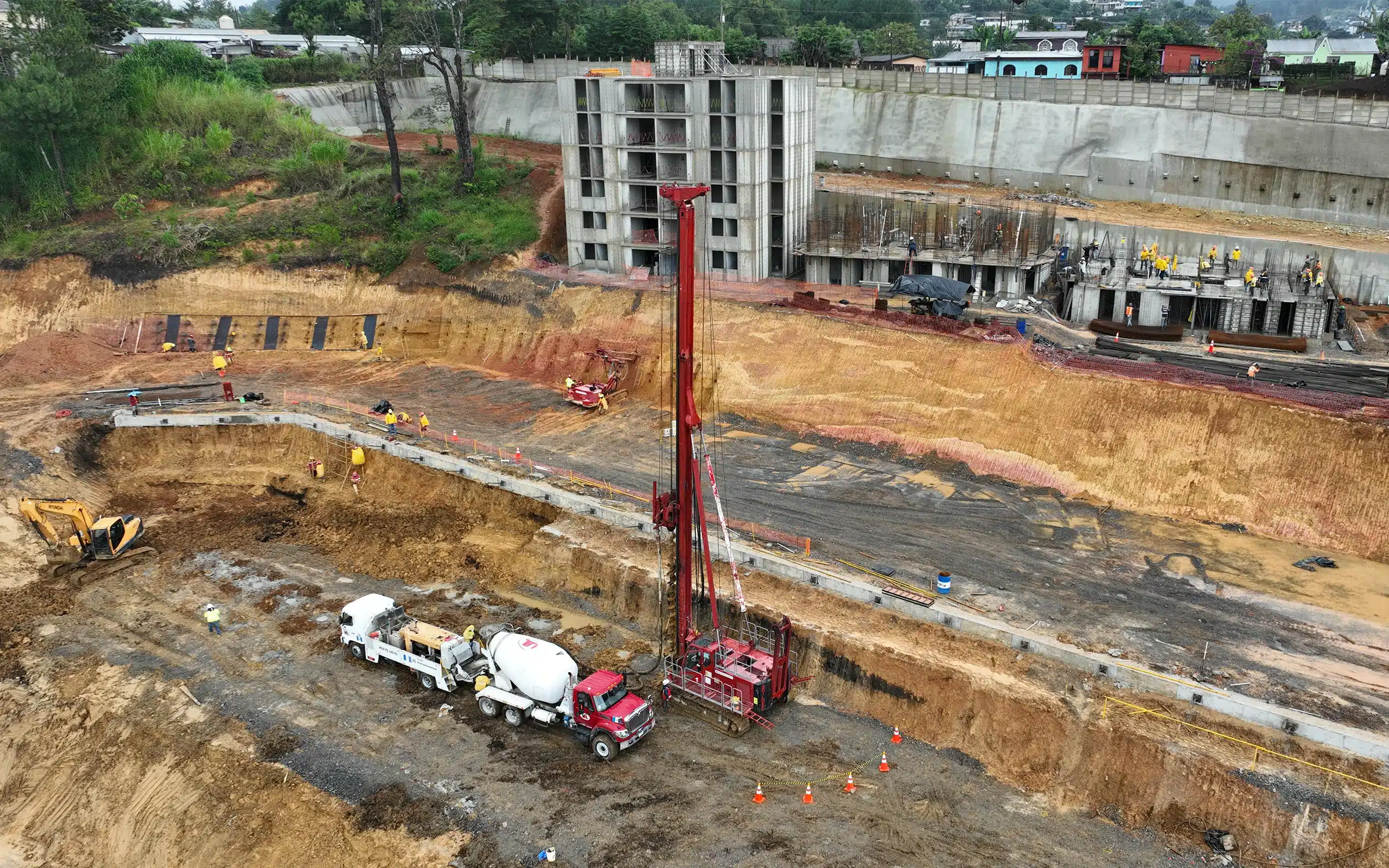

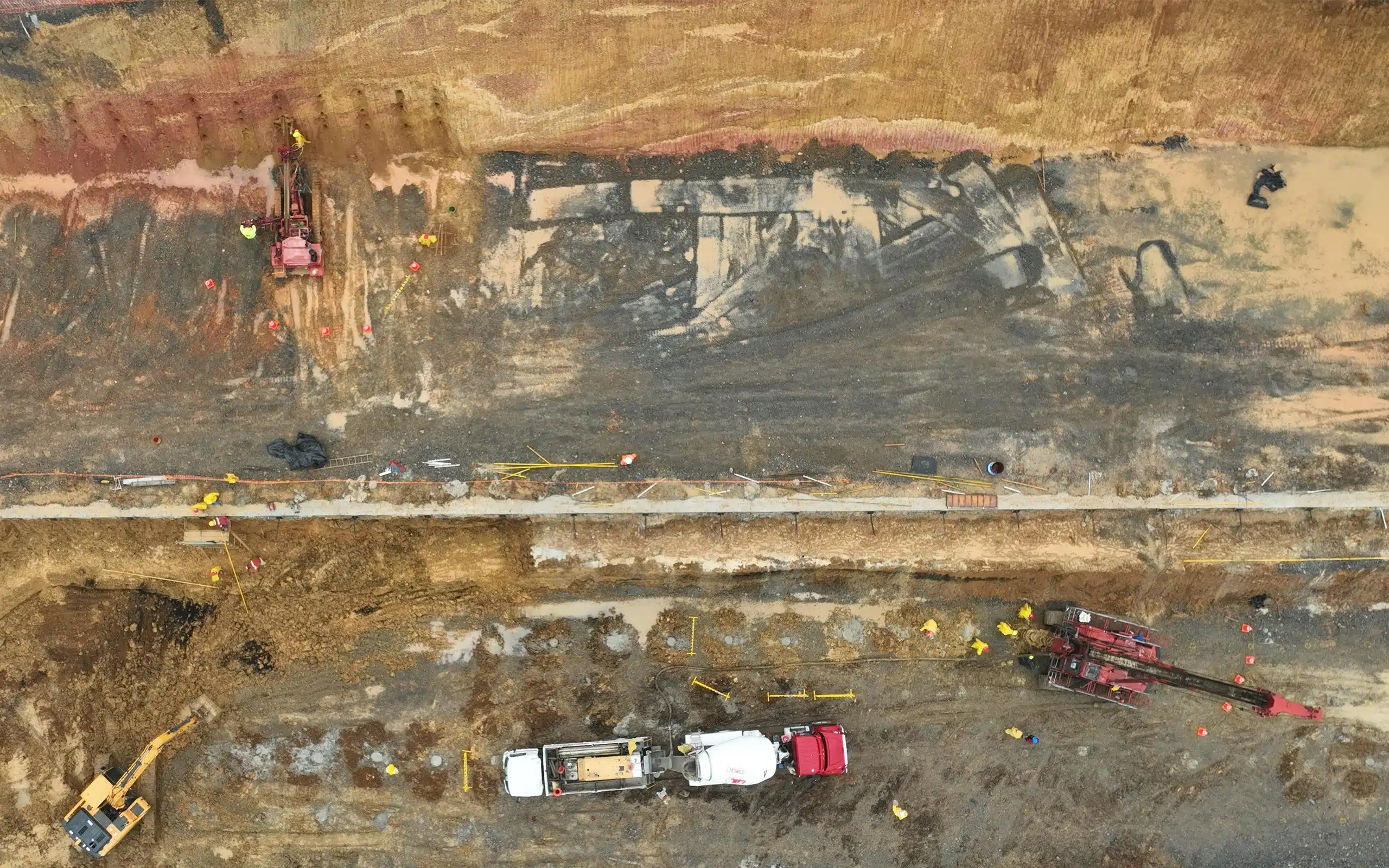

Las CMC, fabricadas con concreto simple, fueron diseñadas con un diámetro de 400 mm y se instalaron en mallas regulares, utilizando una barrena helicoidal. Esta técnica permitió penetrar el terreno hasta alcanzar un estrato competente ubicado entre 4.0 m y 5.0 m de profundidad.

El concreto empleado en las CMC tenía una resistencia a la compresión de 21 MPa a los 28 días, garantizando la estabilidad y durabilidad de la cimentación.

Alta eficiencia y control de calidad en la construcción

La instalación de las CMC se llevó a cabo con altos rendimientos, asegurando un control de calidad riguroso. Para ello, se implementaron las siguientes medidas:

• Verificación del concreto: Se tomaron muestras a la llegada de los camiones y se realizaron ensayos de compresión.

• Pruebas de carga estática a compresión: Se seleccionaron algunas CMC para analizar sus curvas esfuerzo-deformación, comparándolas con las hipótesis de diseño establecidas.

Gracias a esta solución, se logró mejorar significativamente la estabilidad del terreno, optimizando la cimentación de las torres y asegurando el éxito del proyecto.

El terreno de construcción está conformado principalmente por limos arcillosos y limos orgánicos, con presencia también de arcillas con limo y arenas con limo, que no tienen la suficiente capacidad de carga para soportar los edificios del proyecto, y que cuentan con un factor de seguridad menor a 1.0, con relación a la estabilidad de los taludes y plataformas que era necesario conformar para dar espacio los edificios del complejo residencial.
