Mejoramiento de suelo con Inclusiones Rígidas, tipo Columnas de Módulo Controlado, para dos Pasos Superiores Vehiculares en Tecámac, Estado de México.
Mejoramiento de suelos con CMC en accesos a pasos vehiculares hacia el AIFA

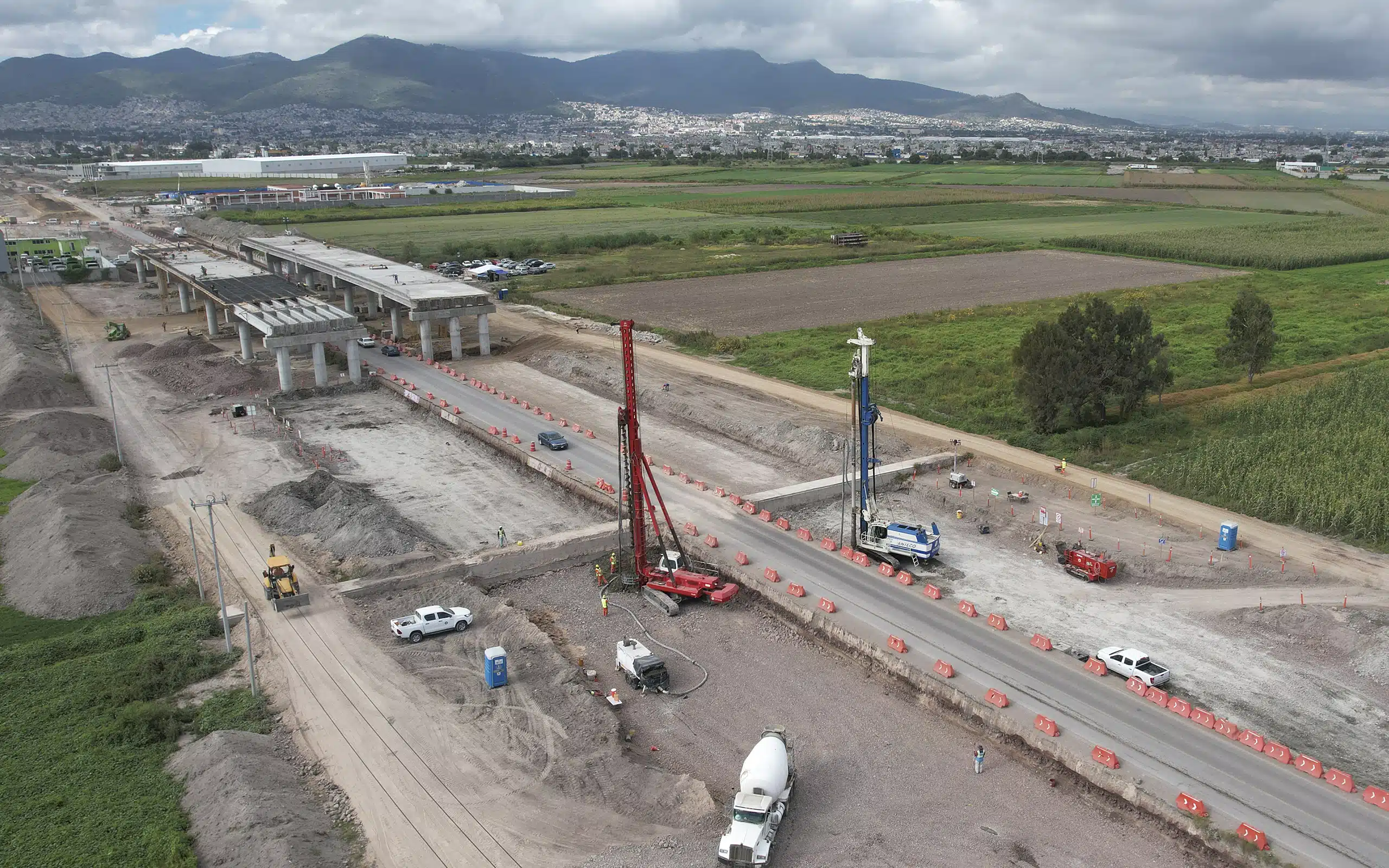

Como parte de las obras de conectividad vial hacia el Aeropuerto Internacional Felipe Ángeles (AIFA), se desarrolló un proyecto para la construcción de los accesos a dos Pasos Superiores Vehiculares (PSV): Pemex I y Tolano, ubicados en el municipio de Tecámac, Estado de México. Ambos pasos están cimentados sobre estructuras de Tierra Armada, es decir, muros mecánicamente estabilizados diseñados para soportar cargas elevadas.

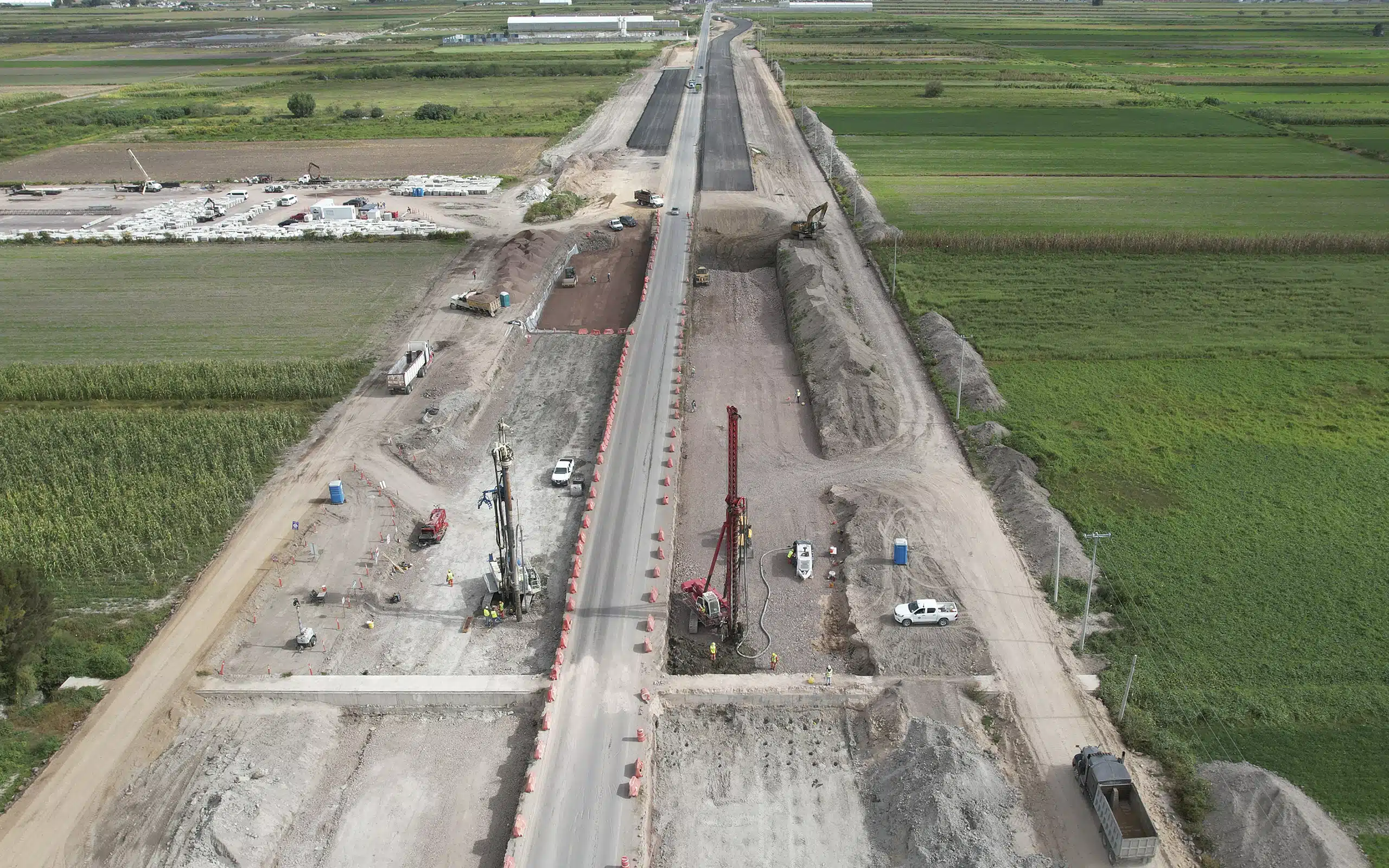

Los terraplenes de acceso alcanzan alturas significativas: hasta 8.4 metros para el PSV Pemex I y 9.7 metros para el PSV Tolano. Debido a la naturaleza del suelo de fundación y las altas cargas esperadas, se requiere un mejoramiento de suelos especializado que garantice la estabilidad y capacidad portante del terreno.
Inclusiones rígidas tipo CMC para reforzamiento del terreno
La solución técnica propuesta consiste en la instalación de Columnas de Módulo Controlado (CMC), una técnica de inclusiones rígidas que permite reforzar los suelos blandos bajo los terraplenes, controlando asentamientos y aumentando la capacidad de carga para los Pasos Superiores Vehiculares.

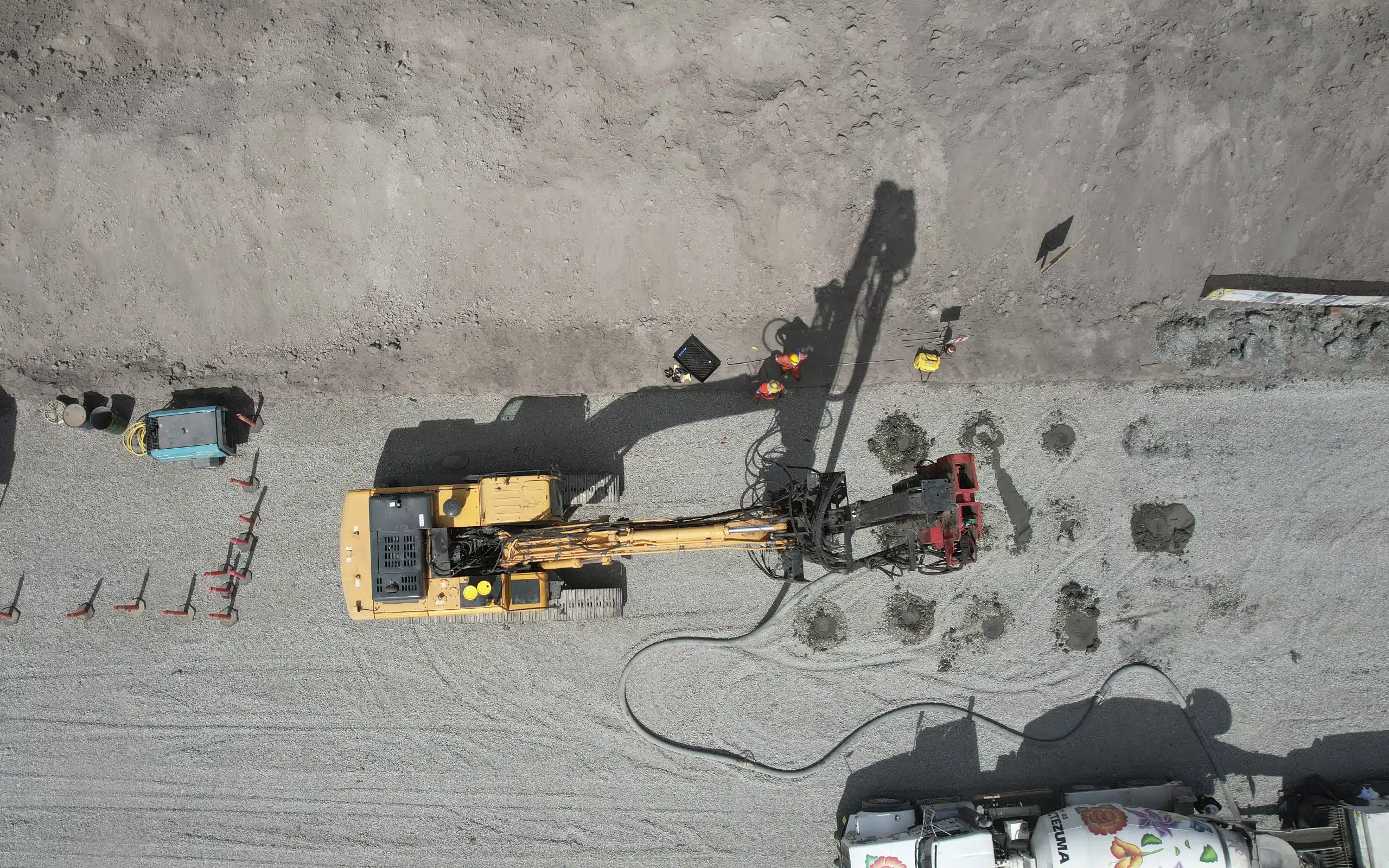

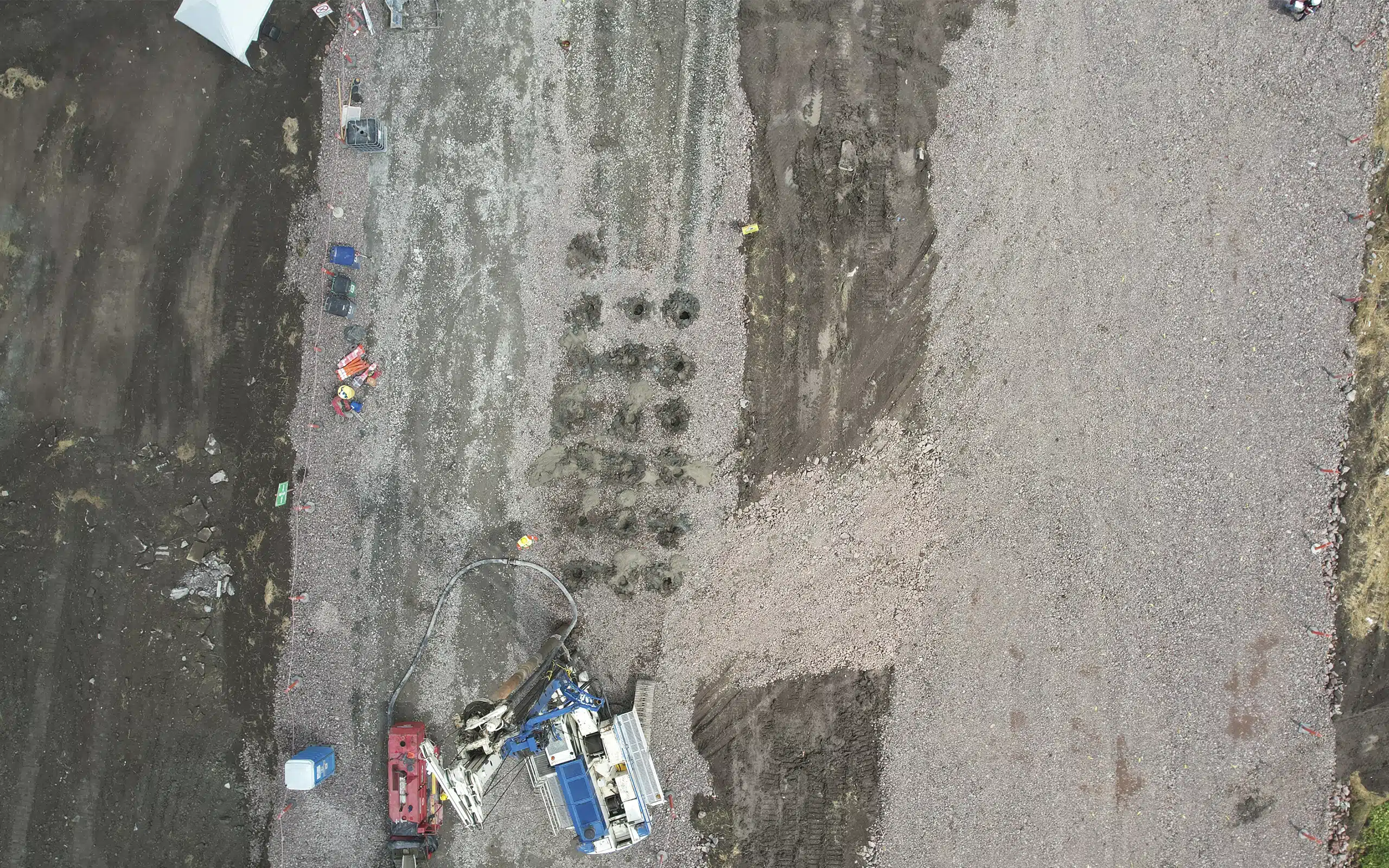

Para la instalación de las CMC, se utilizará una barrena de desplazamiento de 0.40 metros de diámetro, con inyección de concreto autocompactable a profundidades variables según el sitio:
-
PSV Tolano: entre 9.0 y 9.5 metros de profundidad desde el nivel natural del terreno.
-
PSV Pemex I: entre 5.0 y 7.0 metros, conforme a los estudios de sondeo realizados.
Esta intervención permitirá una solución geotécnica eficaz, segura y adaptada a las exigencias del proyecto, garantizando la durabilidad de las estructuras viales que forman parte de la red de acceso al AIFA.
Características geotécnicas
A partir de los datos obtenidos de los trabajos de campo y ensayes de laboratorio anteriores y con base a las columnas estratigráficas, se formó el perfil estratigráfico detectando los diferentes estratos:
0.00 Limo Arenoso café
0.60 Arcilla con poca arena café oscuro
5.40 Arena con Arcilla café
6.60 Arcilla con poca arena café claro
9.00 Arena con arcilla café claro
10.20 Arcilla con poca arena café oscuro
12.60 Arcilla con arena Café oscuro
15.60 Arcilla con poca arena gris verdosa
Año:
2022
Ubicación:
Tecámac, Estado de México
Solución:
Columnas de Módulo Controlado (CMC)
Columnas de Módulo Controlado (CMC) que funcionan como mejoramiento de suelos en Pasos Superiores Vehiculares
