Mejoramiento de suelos en el Paso a Desnivel Transversal del Tren Suburbano, Estado de México

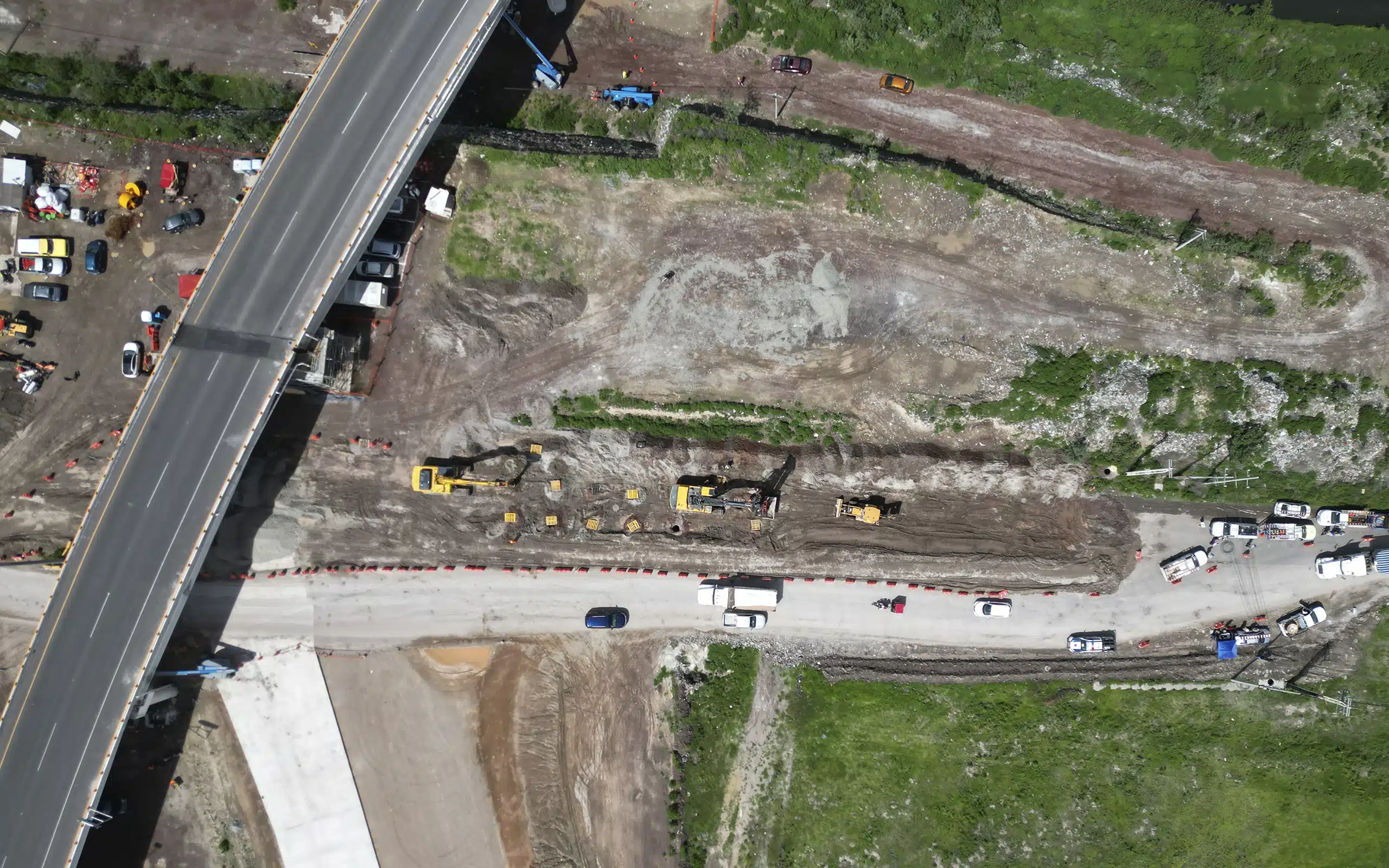

Como parte de las obras complementarias del Tren Suburbano Lechería–AIFA, se llevó a cabo un trabajo de mejoramiento de suelos en el municipio de Nextlalpan, Estado de México, específicamente en los terraplenes de acceso de la Avenida Cajiga, donde se construye el Paso Superior Vehicular Cajiga (PSV Cajiga) o Paso a Desnivel Transversal. Esta vialidad cruza la línea ferroviaria a la altura del kilómetro 34+230.

Refuerzo del terreno con Columnas de Grava

Con el objetivo de asegurar la estabilidad del terreno y garantizar la capacidad de carga necesaria para la infraestructura vial, Menard y Rodio Swissboring implementaron una solución basada en Columnas de Grava (CG), una técnica de mejoramiento de suelos ideal para zonas de relleno o suelos blandos.

Resultados alcanzados con las Columnas de Grava

Se ejecutaron 1,249 columnas de grava, logrando mejorar de forma significativa la resistencia del terreno. Esta intervención permitió aumentar la capacidad portante y controlar los asentamientos diferenciales, favoreciendo la estabilidad de los terraplenes y garantizando la durabilidad de la estructura vial.

Las columnas fueron instaladas con un diámetro de 76o mm y alcanzaron una profundidad máxima de 9 metros, según lo determinado por los estudios de sondeo geotécnico realizados previamente. La disposición y cantidad de columnas fue diseñada para cumplir con los requisitos de carga y asentamiento del proyecto.

Ejecución con control de calidad

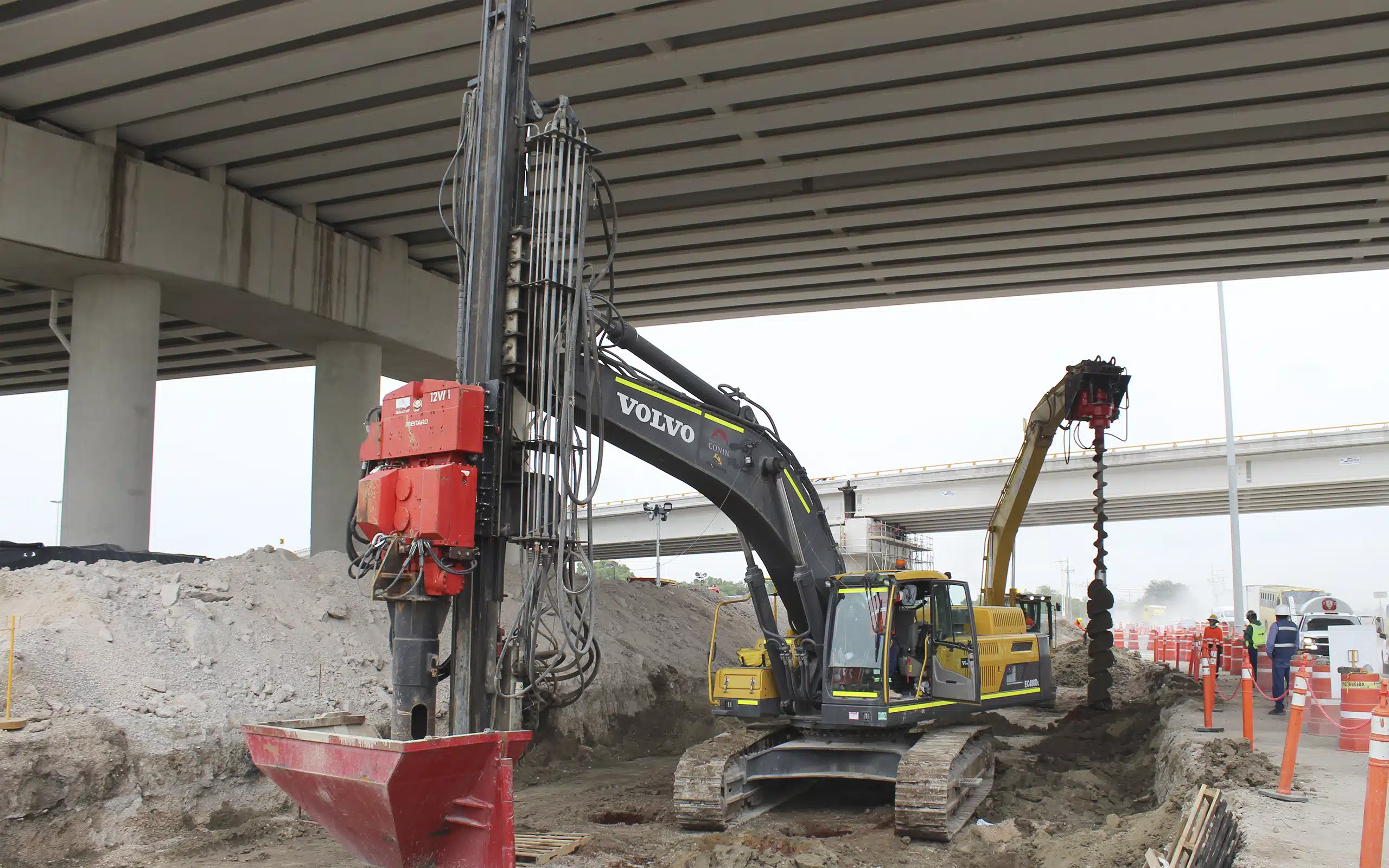

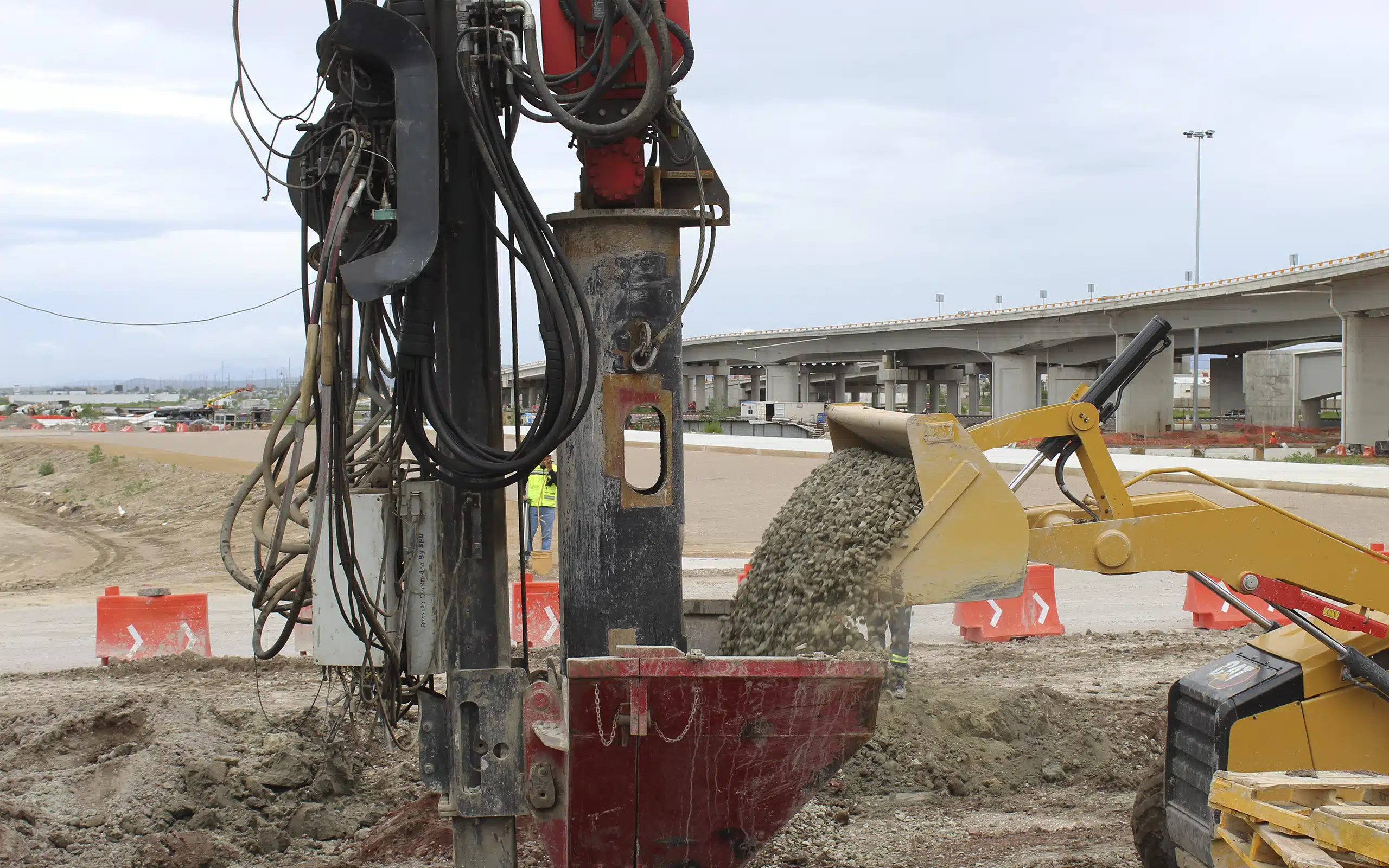

La instalación se realizó con equipos especializados y bajo un estricto control de calidad, garantizando la trazabilidad de cada columna. Durante el proceso, se monitorearon parámetros como volumen de grava, profundidad y tiempos de instalación, asegurando el cumplimiento de los estándares técnicos y constructivos.

Tomando como base la información recibida, se realizó la interpretación geotécnica definiendo una estratigrafía
representativa del sitio de proyecto:
U1 – ARCILLA BLANDA CH
U2 – ARCILLA FIRME CL
U3 – ARCILLA MEDIA CH_CL
U4 – ARCILLA MUY FIRME CL
U5 – ARCILLA FIRME CL
U6 – ARCILLA BLANDA CH
U7 – ARCILLA MUY FIRME CL
NAF – 32.5 m de profundidad.
