Durante la reconstrucción del Mercado de Lourdes de Colón ubicado en el municipio de Colón, en La Libertad, El Salvador, Menard y Rodio Swissboring trabajaron en conjunto para realizar el diseño de un mejoramiento de suelos. El cual consistió en colocar grupos de inclusiones rígidas, tipo Columnas de Módulo Controlado (CMC), para reforzar el terreno puntualmente en las zonas específicas donde ocurren las descargas de la superestructura.

En consecuencia se logró alcanzar más de 250 kPa de capacidad de carga con asentamientos menores a 25 mm. Como resultado, se logró que la cimentación pudiera resolverse con zapatas de cimentación superficiales, en vez de pilotes profundos, generando ahorros en la construcción.

Las Columnas de Módulo Controlado (CMC) fueron dimensionadas en 300 mm de diámetro y de 8.0 m de profundidad máxima, utilizando un concreto de resistencia especificada a la compresión simple a los 28 días de f’c = 21 MPa.

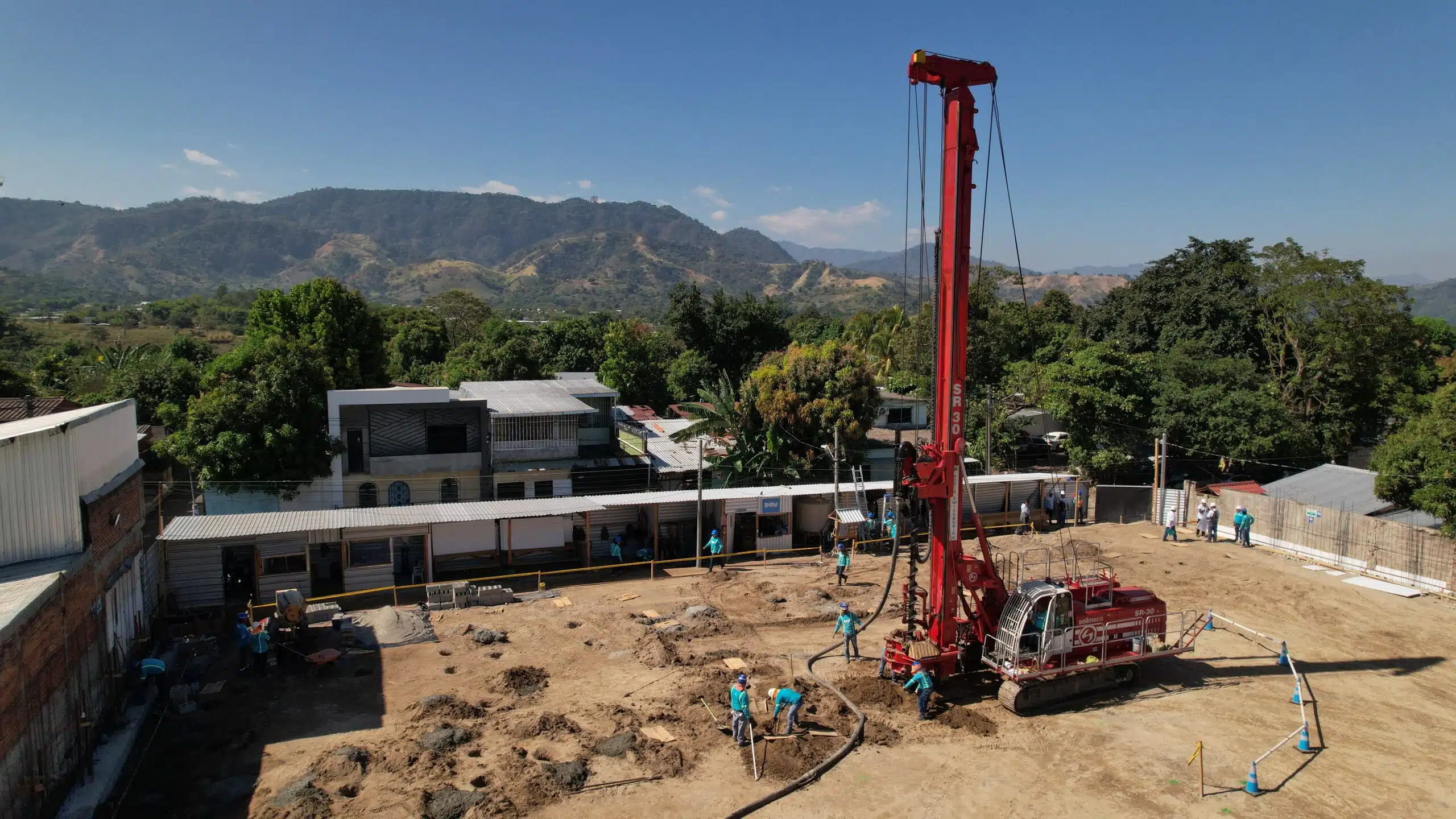

La instalación se realizó durante 2 semanas cumpliendo requisitos estrictos de seguridad e higiene, y con un alto control de calidad, realizando el monitoreo y registro de los parámetros de construcción, además se incluyó una prueba de carga estática a compresión, no destructiva, sobre una de las CMC instaladas para comprobar los valores de diseño.

Como resultado de la exploración geotécnica realizada se identificó que la estratigrafía del predio de construcción está conformada de limos arenoso (ML) de compacidad muy suelta a suelta, intercalada con arenas pobremente graduadas (SP) hasta 7.0 m de profundidad, para luego encontrar estratos de arena limosa (SM) de compacidad densa.

Debido a las capacidades de carga pobres encontradas en los estratos de suelo someros del terreno, así como de su baja rigidez, el estudio geotécnico recomendaba la realización de una cimentación profunda, consistente en la instalación de pilotes a más de 10 m de profundidad.
