El proyecto del Centro Cívico por la Paz, ubicado en Puntarenas, Costa Rica, forma parte de una estrategia nacional para fomentar la inclusión social de jóvenes mediante infraestructura pública. Para ello, se contempló la construcción de varios edificios de diferentes usos sobre un terreno con condiciones geotécnicas desafiantes.

Gracias a los estudios de suelo, se pudo determinar que era necesario aplicar una técnica efectiva de mejoramiento de suelos para garantizar la estabilidad estructural. En este contexto, las inclusiones rígidas, tipo Columnas de Módulo Controlado (CMC), fueron seleccionadas como la solución más adecuada.

Solución con Columnas de Módulo Controlado (CMC)

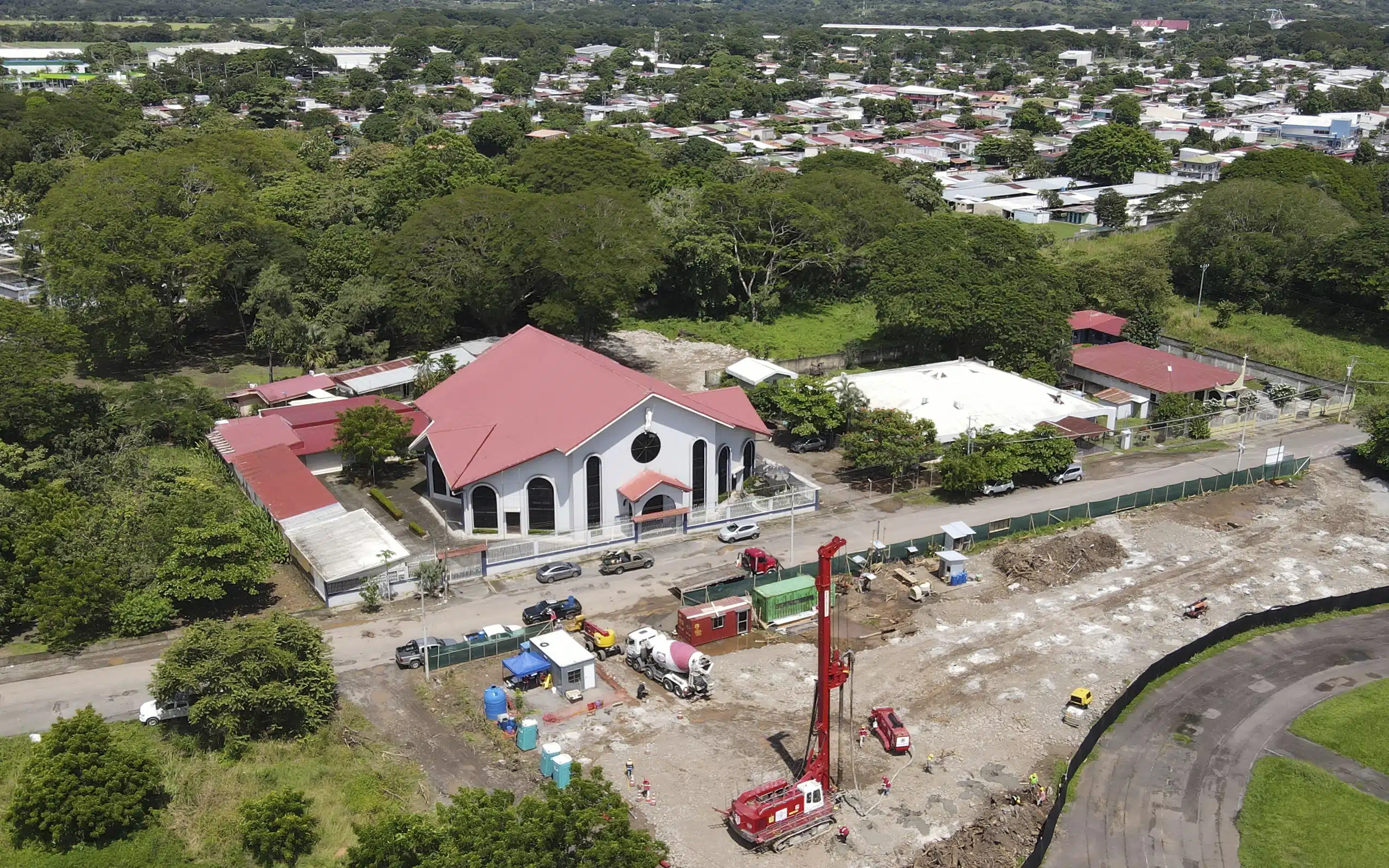

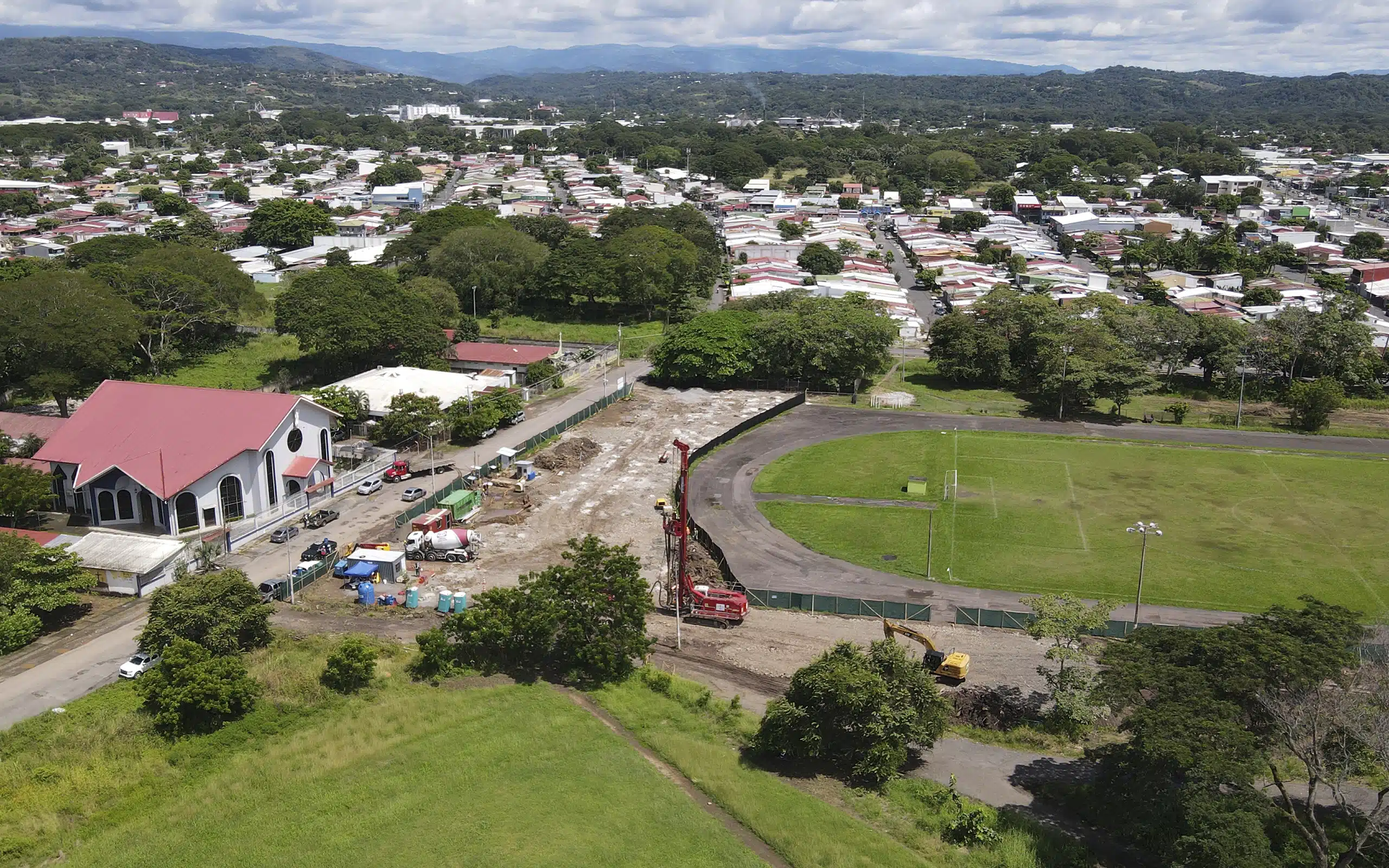

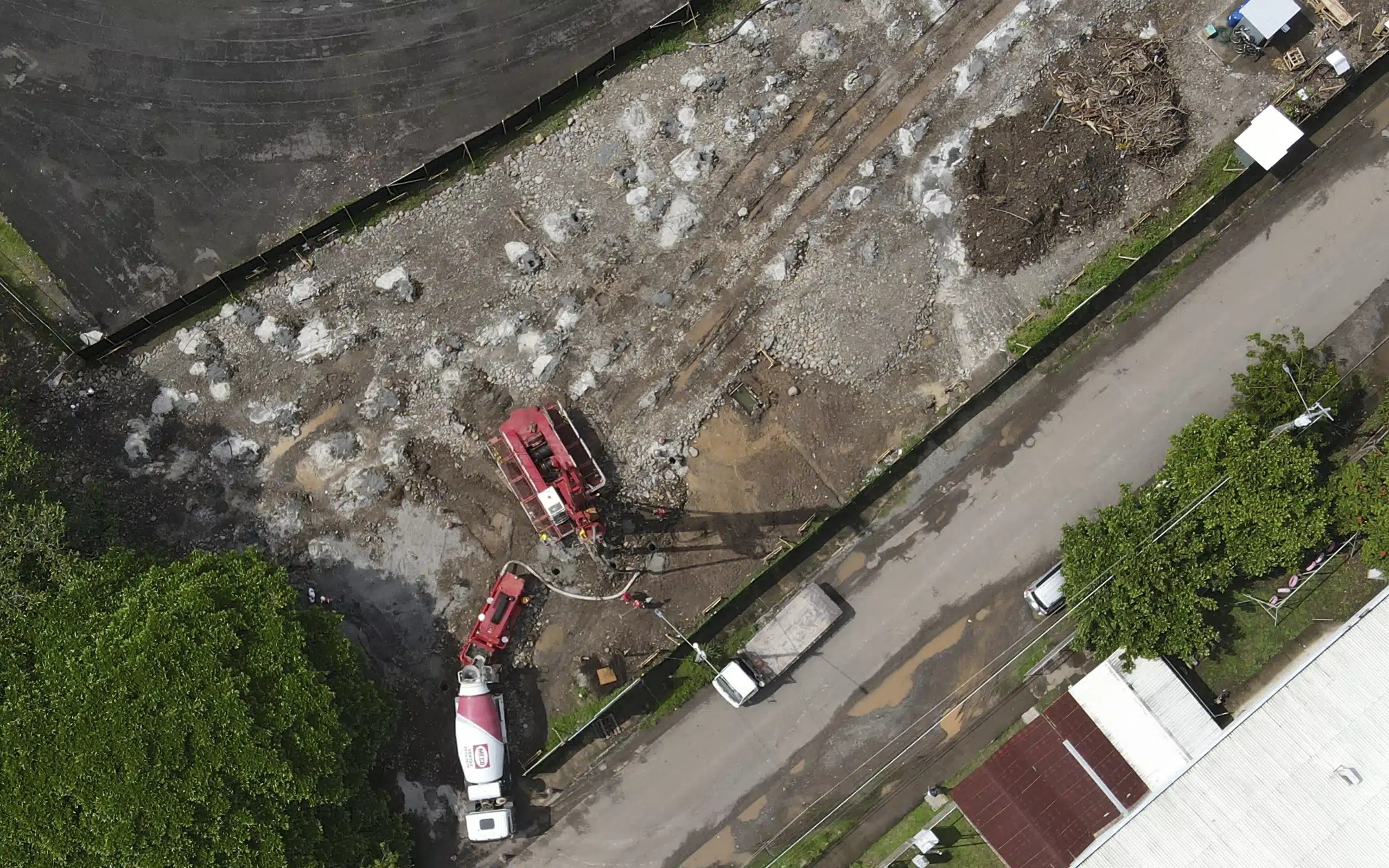

Para garantizar la capacidad de carga y controlar los asentamientos, Menard y Rodio Swissboring instalaron más de 1,600 inclusiones rígidas, tipo CMC de 360 mm de diámetro en los puntos clave del proyecto: bajo placas de cimentación y contrapisos. Estas columnas se empotraron al menos 40 cm en el estrato competente, logrando una profundidad promedio de instalación superior a 5 metros.

Además, se aplicaron estrictos controles de calidad: las CMC se construyeron con concreto simple de f’c > 21 MPa y se ejecutaron pruebas de carga axial estática para verificar el desempeño real del sistema en obra. Gracias a esta solución, el Centro Cívico cuenta con una base firme y segura, lista para brindar espacios de desarrollo y convivencia a la comunidad.

Las pruebas SPT realizadas en el sitio revelaron la presencia de suelos superficiales blandos, compuestos por arenas, limos y arcillas. Estos suelos presentaban baja resistencia, lo que hacía inviable una cimentación convencional. Sin embargo, a profundidades entre 4.5 y 6.0 metros, se identificó un estrato más resistente, conformado por arena arcillosa con grava, con un número de golpes SPT superior a 23, lo que brindó una base sólida para el anclaje de las columnas.
